    Дела печные. Подбор печи по характеристикам отапливаемого помещения.

    В. Ильин, М. Кананыкин

           Основным отопительным прибором для большого числа частных домов остаются печи. И от их правильной постройки, эксплуатации и своевременного ремонта зависит не только комфорт в жилищах, но и пожаробезопасность.

    Выбор печей

           Отопительные печи призваны компенсировать теплопотери жилого дома через стены, окна, двери, полы и потолки. Зная изоляционные свойства ограждающих поверхностей, легко подсчитать общие потери тепла дома или отдельного помещения и подобрать для них подходящую печь. Попытки обогреть дом печью, мощность которой ниже требуемой, приводят к перегреву печи, её быстрому разрушению и увеличивают пожарную опасность. Для иллюстрации приведём расчёты применительно к дому, план которого изображён на рис. 1.

    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

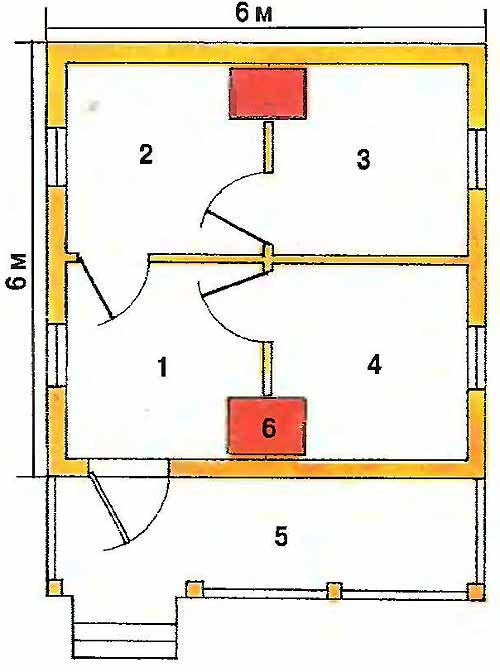

    Рис. 1. План дома: 1 — проходная комната; 2...4 — жилые комнаты; 5 — терраса; 6 — печь.

           Дом — одноэтажный, рубленый из брёвен толщиной 25 см, оштукатурен изнутри, с деревянными перегородками, утеплённым полом (расположенным над подвалом), с двойными окнами размерами 1,0x1,7 м и наружной дверью высотой 2 и шириной 1 м. Высота потолков в доме — 2,7 м. Площадь каждой из двух комнат — 9 м2 (3x3 м по внутреннему обмеру).

           Удельные теплопотери на 1 м2 согласно принятым нормативам составляют: для деревянной оштукатуренной стены толщиной 25 см в угловых помещениях — 52 ккал/час; для окна с двойным остеклением — 100 ккал/час; для чердачного перекрытия (потолка) — 26 ккал/час; для утеплённого пола — 19 ккал/час; для наружных дверей — 175 ккал/час.

           Подсчёт площадей ограждающих поверхностей даёт следующие значения:
           одно окно - 1,7 м2;
           стена с окном в комнате - 2,7x3 = 8,1 м2;
           стена без окна - 8,1 - 1,7 = 6,4 м2;
           общая площадь стен комнат 2,3,4 - (8,1 + 6,4)х3 = 43,5 м2;
           наружная дверь - 1x2 м = 2 м2;
           стены комнаты 1 - 8,1+6,4-2 = 12,5 м2;
           общая площадь стен дома - 43,5+12,5 = 56 м2;
           общая площадь полов - 3x3x4 = 36 м2;
           общая площадь потолков - 3x3x4 = 36 м2;
           общая площадь окон - 1,7x4 = 6,8 м2.

           Удельные теплопотери на этих поверхностях составляют:
           на стенах - 52x56 = 2912 ккал/час;
           на полах - 19x36 = 684 ккал/час;
           на потолках - 26x36 = 936 ккал/час;
           на окнах - 100x6,8 = 680 ккал/час;
           на наружной двери - 175x2 = 350 ккал/час.
           Общие удельные теплопотери дома - 5562 ккал/час.

    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

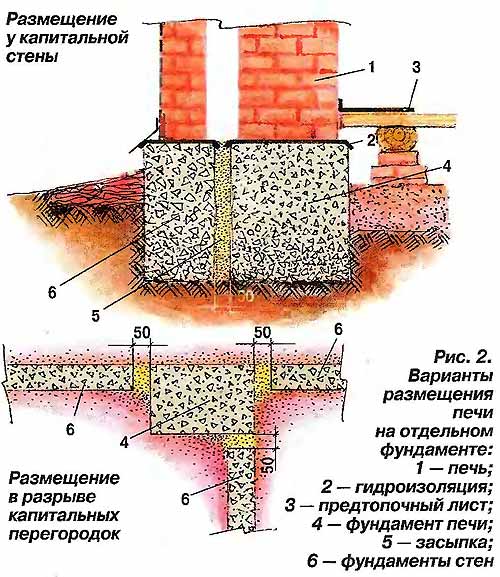

           Рис. 2. Варианты размещения печи на отдельном фундаменте: 1 — печь; 2 — гидроизоляция; 3 — предтопочный лист; 4 — фундамент печи; 5 — засыпка; 6 — фундаменты стен. Размещение у капитальной стены. Размещение в разрыве капитальных перегородок.

           Комнаты 2,3,4 предназначены для проживания. Комната 1 является проходной и служит для приготовления и приёма пищи. Тепло, выделяемое в ней, компенсирует потери тепла через наружную дверь. В силу этого теплопотери всех комнат условно можно считать одинаковыми. Для отопления комнат в соответствии с планом устанавливают две печи мощностью по 2781 ккал/час или близкой к этой величине.

           При отоплении смежных помещений одной печью её следует установить таким образом, чтобы обе комнаты получали достаточное количество тепла. Необходимо также учесть, что одной печью допускается отопление не более трех помещений, расположенных на одном этаже.

           В том случае, если тепловая мощность печи указана в кВт, её легко перевести в ккал/час, используя соотношение 1,16 Вт = 1 ккал/час. В нашем случае совокупная мощность печей должна составлять 2781x1,16 = 3226 Вт или приблизительно — 3,2 кВт.

    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

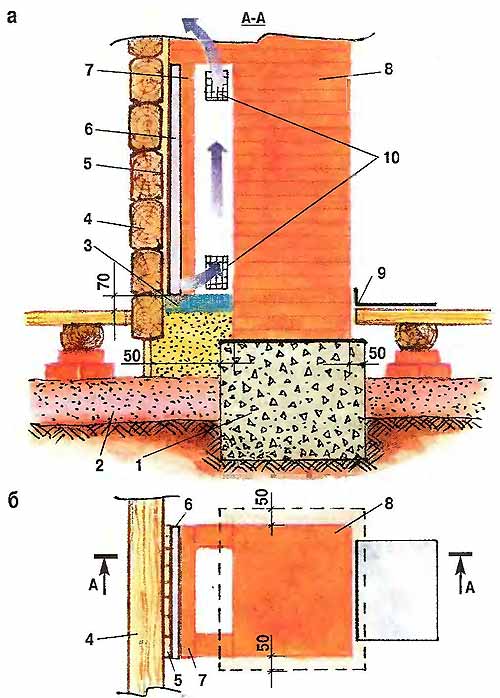

           Рис. 3. Вертикальное (а) и горизонтальное (б) сечения закрытой отступки: 1 — фундамент печи; 2 — уплотнённый слой песка; 3 — несгораемый пол в отступке; 4 — деревянная стена; 5 — щит из досок; 6 — теплоизоляция (асбест или войлок, пропитанный глиной); 7 — кирпич на ребро; 8 — печь; 9 — предтопочный лист; 10 — вентиляционное окно.

    Требования к фундаментам

           Так как просадки грунтов под печами и домом различны, для печей нужны собственные фундаменты. Печи массой менее 750 кг можно устанавливать прямо на пол. Размеры фундамента в плане должны выходить за контуры печи на 50 мм с каждой стороны. Глубина заложения фундамента под печь составляет от 0,7 до 1 м. (Более точно её можно вывести при учёте несущей способности и пучинистости грунта, массы печи и характера эксплуатации здания.) Кладку фундамента заканчивают на уровне чистового пола двумя рядами кирпича с гидроизоляцией под ними.

           Фундаменты печи и дома должны быть отделены друг от друга зазором, который заполняют песком. На рис. 2 показаны варианты расположения печи вдоль фундамента дома и в разрыве фундамента внутренних перегородок.

    Отступки. разделки и распушки.

           Примыкающие к печам строительные конструкции из сгораемых материалов должны быть защищены от возгорания путём устройства отступок, разделок и распушек. Отступку выполняют в виде полости, закрытой с двух сторон (рис. 3), с одной стороны или открытой со всех сторон. Зависимость величины отступки и её вида от конструктивных особенностей печи приведена в таблице.

    Толщина стенки печи, мм

    Вид отступки

    Расстояние от наружной поверхности печи или дымового канала (трубы)

    до незащищённой стены (перегородки), мм

    до защищенной стены (перегородки), мм

    120

    Открытая

    260

    200

    120

    Закрытая

    320

    260

    65

    Открытая

    320

    260

    65

    Закрытая

    500

    380


    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

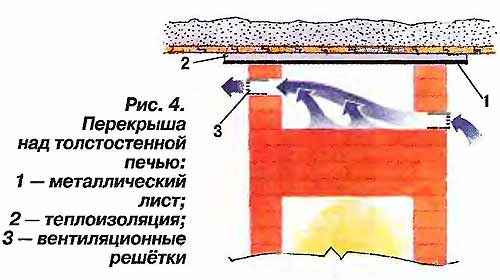

    Рис. 4. Перекрыша над толстостенной печью: 1 — металлический лист; 2 — теплоизоляция; 3 — вентиляционные решётки.

           Для циркуляции воздуха внутри закрытой отступки в ограждающих её боковых стенках оставляют отверстия над полом и у потолка. Их закрывают вентиляционными решётками. Пол в отступке настилают из негорючих материалов. Высота его здесь должна быть на 70 мм выше уровня пола в помещении.

           Изоляция сгораемых конструкций в открытых отступках должна осуществляться штукатуркой толщиной 25 мм или кровельной сталью по асбестовому картону толщиной 8 мм и выходить за контуры печи на 150 мм со всех сторон.

           Минимальное расстояние от верха перекрытия печи толщиной в три ряда кирпича до потолка, защищенного от возгорания, следует предусмотреть равным 250 мм; до незащищённого потолка — не менее 350 мм. Для толстостенных печей с толщиной перекрытия в 4 кирпича и более можно закрывать пространство над печью до потолка со всех сторон кирпичными стенками (рис.4).

    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

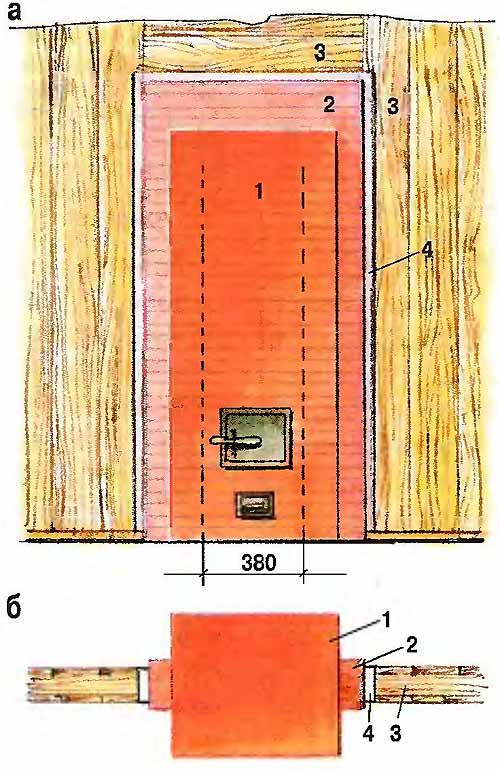

    Рис. 5. Вертикальное (а) и горизонтальное (б) сечения вертикальной разделки: 1 — печь; 2 — вертикальная разделка; 3 — сгораемая конструкция; 4 — теплоизоляция.

           Устройство вертикальной разделки при расположении отопительных печей в проёмах сгораемых конструкций приведено на рис. 5. Вертикальные разделки делают толщиной не менее толщины примыкающей стены или перегородки по всей высоте печи. Перевязка вертикальных разделок с кладкой печи или дымового канала не допускается, так как это может вызвать образование трещин при осадке печи. Дополнительную защиту сгораемых конструкций в пределах разделки выполняют асбестовым картоном толщиной 8 мм или войлоком толщиной 20 мм, смоченным в глиняном растворе.

           Горизонтальные разделки (распушки) перевязывают с кладкой печи. Нельзя опирать разделку на перекрытие.

           На случай независимых осадок здания и печи между разделкой и строительной конструкцией оставляют зазор в 15 мм, который заполняют негорючими материалами (глиняным раствором с добавлением асбестовой крошки). Высота разделки должна быть при этом больше толщины перекрытия, чтобы верх разделки выступал над полом или над засыпкой на чердаке на 70 мм (рис. 6).

    Конструктивные особенности печей и дымоходов

           Дно зольника или дымооборотов должно быть выше сгораемого пола не менее чем на 210 мм. При несгораемом настиле пола дно зольника и дымооборотов выполняют на одном уровне с полом.

           Для защиты пола из горючих материалов под топочной дверкой устанавливают металлический лист размерами 500x700 мм, длинной стороной вдоль печи. Стену или перегородку из горючего материала, расположенную параллельно или под углом к фронту печи на расстоянии менее 1250 мм от топочной дверки, следует защитить от пола до отметки, расположенной на 250 мм выше топочной дверки. Защита должна обеспечивать предел огнестойкости конструкции не менее 0,75 часа.

           Сечение дымовых труб зависит от мощности печи и должна составлять: 140x140 мм2 — при мощности печи до 3,5 кВт, 140x200 мм — при мощности печи от 3,5 до 5 кВт и 140x270 мм - при мощности печи от 5,2 до 7 кВт.

    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

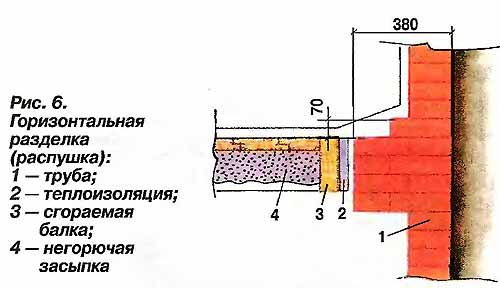

    Рис. 6. Горизонтальная разделка (распушка): 1 — труба; 2 — теплоизоляция; 3 — сгораемая балка; 4 — негорючая засыпка.

    Крыша и трубы

           Сгораемые конструкции крыши (стропила, обрешётка, кровля) должны располагаться от наружной поверхности дымовой трубы на расстоянии не меньшем 130 мм. Свободное пространство между дымовой трубой и кровлей следует перекрывать фартуком из кровельной стали, подведённым под выдру. Верх оголовка дымовой трубы следует защищать от атмосферных осадков слоем цементного раствора или колпаком из кровельной стали (рис. 7).

           Для каждой печи и каждого нагревательного прибора, как правило, следует предусмотреть отдельную дымовую трубу. При устройстве рассечки толщиной 0,12 м и высотой не менее 1 м от низа соединения дымоходов разрешено присоединять к одной трубе две печи, расположенные на одном этаже (рис. 8).

           Дымовые трубы следует строить из керамического кирпича, а толщина их стенок должна быть не менее 120 мм. Дымовые трубы необходимо устанавливать вертикально без выступов, уменьшающих внутреннее сечение. Высота дымовых труб, считая от колосниковой решётки до устья, должна составлять не менее 5 м. Возвышение труб над кровлей должно быть:

           а) не менее 500 мм над плоской кровлей и над коньком кровли при расположении трубы на расстоянии до 1,5 м от конька;

           б) не ниже конька крыши при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька;

           в) не ниже линии, проведённой от конька вниз под углом 10° к горизонту, при расположении дымовой трубы от конька на расстоянии более 3 м (рис. 9).

    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

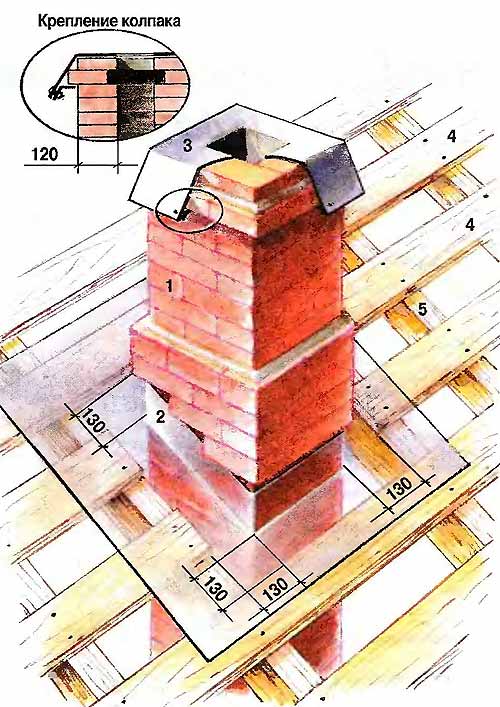

    Рис. 7. Прохождение дымовой трубы через кровлю: 1 — труба; 2 — фартук; 3 — колпак из кровельной стали; 4 — обрешётка; 5 — стропила.

           Если рядом с домом расположены высокие строения, то дымовая труба должна выступать:
           - выше верхней точки здания, пристроенного к отапливаемому зданию (рис. 10 а);
           - выше верхней плоскости ветровой тени рядом стоящего высокого здания (рис. 10б).

           Устраивать зонты, дефлекторы и другие насадки на дымовые трубы запрещено.

           В помещениях, в которых размещены печи, должны быть окна с форточками или канал вытяжной вентиляции.

           Часть трубы, находящаяся в помещении чердака, должна быть оштукатурена и побелена. Использование глиняного раствора для кладки дымовой трубы выше кровли не допускается.

    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

    Рис. 8. Рассечка: 1 — печь; 2 — водогрейная колонка; 3 — рассечка; 4 —дымовая труба.

    Правила эксплуатации печей

           Долговечность печей, находящихся в эксплуатации, во многом зависит от соблюдения требований, изложенных в Правилах пожарной безопасности РФ. Так, перед началом отопительного сезона печи должны быть проверены и отремонтированы. В ходе эксплуатации необходим постоянный контроль за исправностью колосниковых решёток, дверок зольника и топливника, герметичностью прочистных лючков на дымовых каналах.

           В процессе эксплуатации печей возможно ухудшение тяги, вызванное засорением и обрушением дымохода или выпадение конденсата в дымовой трубе. Последнее объясняется тем, что температура отходящих газов низка и влага конденсируется на стенках трубы.

           Чтобы избежать этого, нужно поднять температуру отходящих газов, для чего следует утеплить часть трубы, находящуюся на чердаке или перейти на более сухое и калорийное топливо, а если это не поможет, увеличить объём топливника.

    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

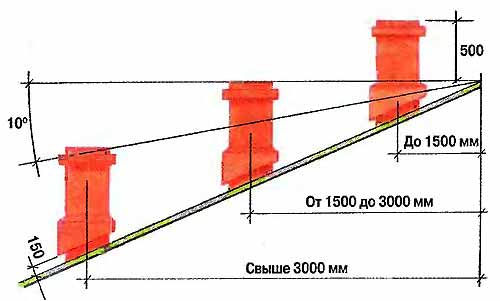

    Рис. 9. Размещение дымовых труб относительно конька крыши.

           Наличие тяги проверяют зажжённой спичкой, которую подносят к открытой дверке перед началом топки. Отклонение пламени от вертикали в сторону топливника свидетельствует о наличии тяги.

           Категорически запрещается применять для розжига печей бензин, керосин и другие легковоспламеняющиеся жидкости. Нельзя топить печь с открытой топочной дверкой, переполнять дровами топливник или использовать поленья, превышающие по длине глубину топливника.

           Подходы к печи со стороны топочной дверки должны быть свободными. Мебель и другие предметы из горючих материалов размещают на расстоянии не менее 0,5 м от печей. В летний пожароопасный период, особенно во время сильного ветра, топить печи не следует.

    Дела печные. Подбор печи по характеристикам отапливаемого помещения. Подборка статей по теме печи и камины.

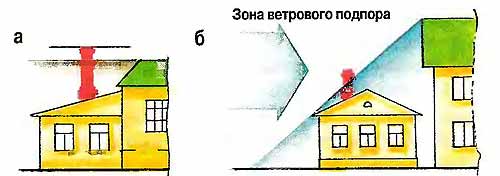

    Рис. 10. Размещение трубы относительно зоны ветрового подпора. Зона ветрового подпора.
