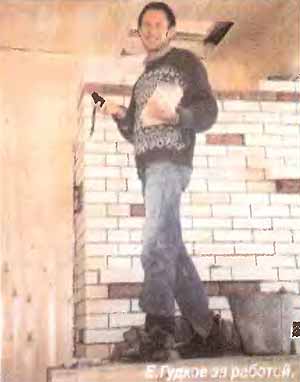

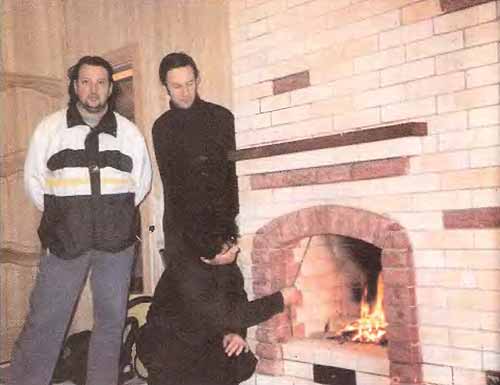

Бригада печников за испытанием своего детища (О. Матюшкин Е. Гудков, А. Михайлов).
При установке печей следует стремиться, чтобы отопительный агрегат располагался у внутренней капитальной стены. Открыто стоящие
печи лучше обогревают помещения.
А как быть в случаях, когда необходимо возвести печь с простым камином?

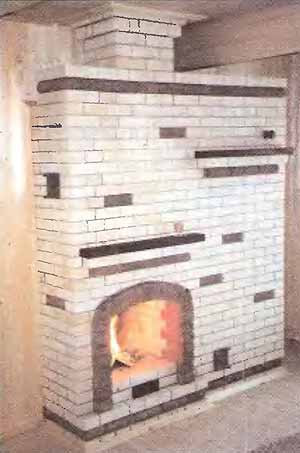

Печь-камин со стороны камина.
Рассмотрим схемы размещения такой комбинации очагов на 2 помещения: кухню и гостиную.

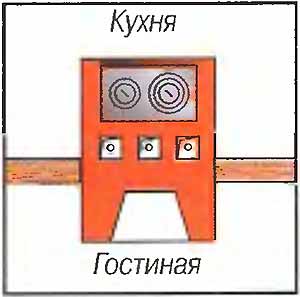

Схема 1. При таком расположении печи-камина, пользуясь одной печью, в кухне достигается более высокая температура
воздуха, а в гостиной прохладно, так как топка камина и его лицевая часть дымохода закрывают часть поверхности печи.

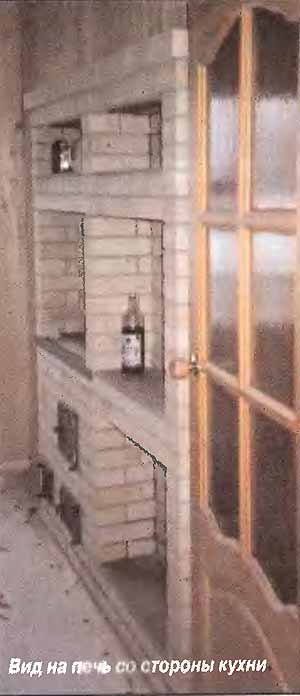

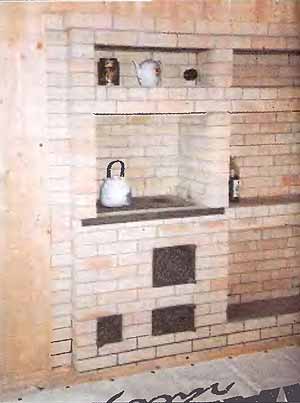

Печь-камин со стороны варочной плиты.
В журнале «САМ» № 1/2002 г. и № 8/2003 г. уже приводились варианты, позволяющие сократить неравномерность теплоотдачи
отопительно-варочных печей.

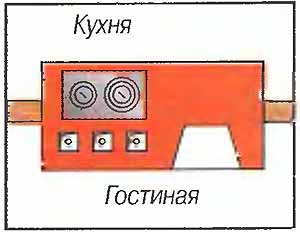

Схема 2. Компонуя таким образом печь и простой камин, достигают более равномерной теплоотдачи.
Исключение составляет случай, когда лучистое тепло из топливника камина распространяется только в гостиную комнату.

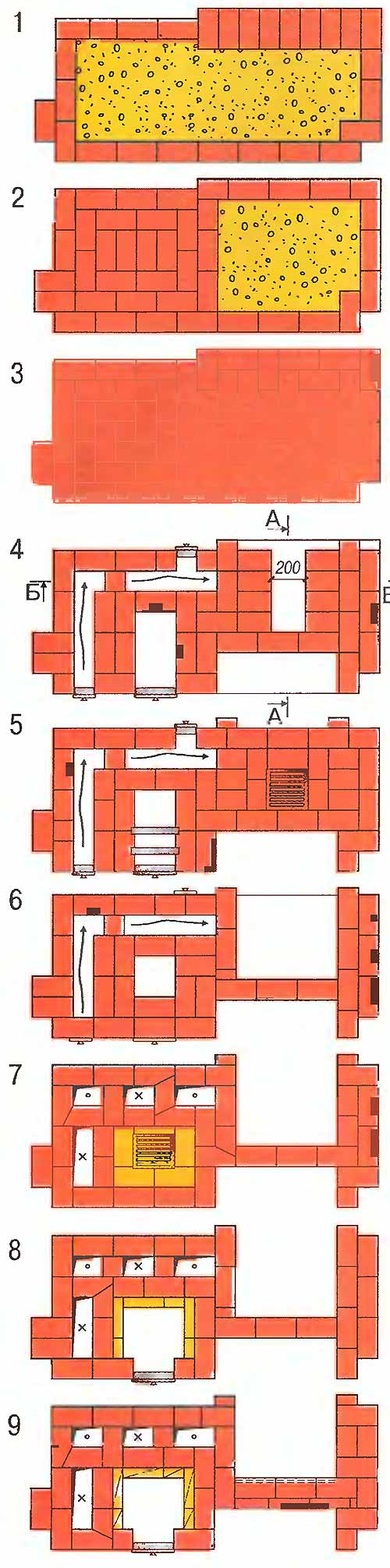

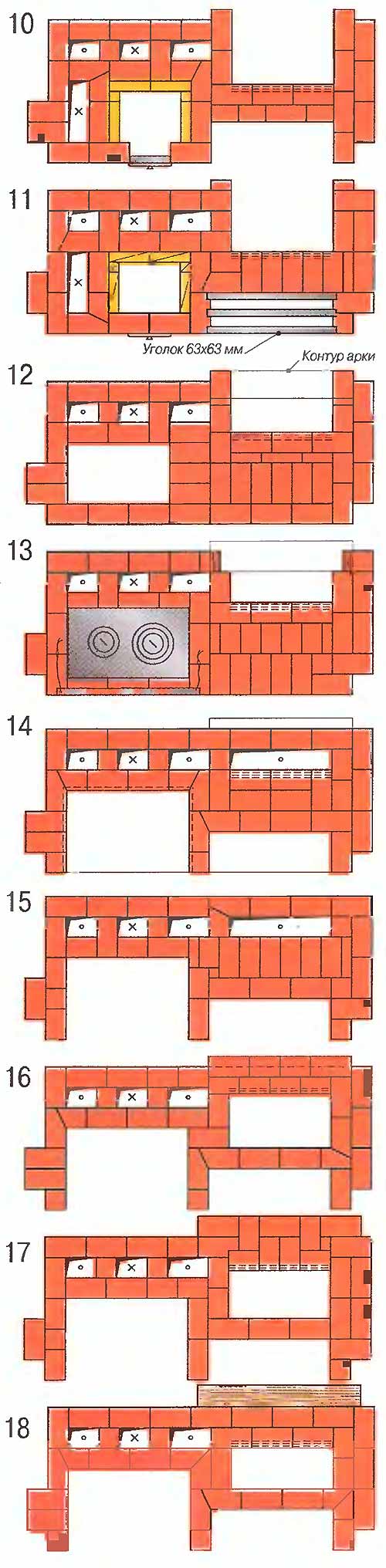

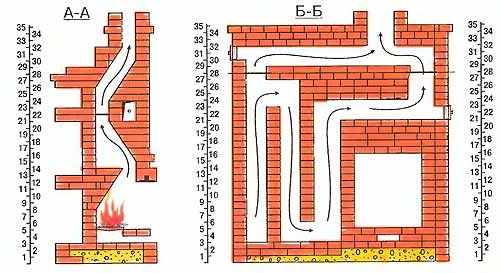

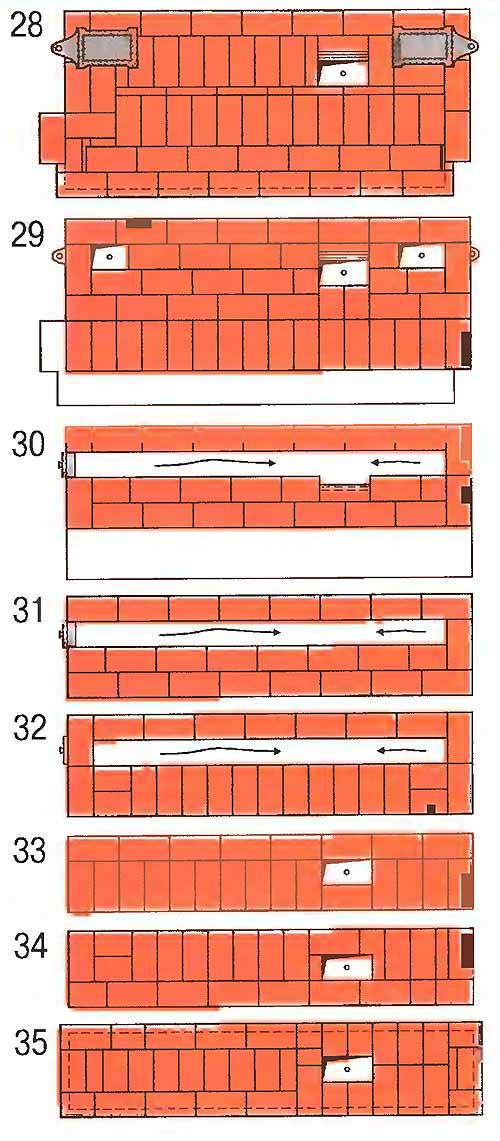

Ниже приводятся чертежи разрезов и порядовок отопительно-варочной печи с камином, построенные по второй схеме бригадой печников в
составе Олега Матюшкина, Андрея Михайлова, Евгения Гудкова.
За оригинальным дизайном скрывается простота и надежность конструкции. Печь имеет два режима топки (в зимнем режиме дымовые газы
проходят три вертикальных «колодца» (канала), а в летнем — один). Печь и камин можно протапливать одновременно.
Испытания (пробная топка) проводились при скорости ветра 5 м/с и температуре воздуха за пределами дома — 2°С.
Практический опыт печников подсказывает, что не каждый проект печного отопления можно использовать в конкретной ситуации. Вот
и в нашем случае пришлось провести некоторые отступления от задуманного.
Так, например, нельзя было пропилить всю стену до потолка. Чтобы не нарушать надежности потолочного перекрытия, проем в стене
оставили размерами 2,16 x 2,18 м с учетом противопожарных разделок.
Со стороны кухни имеются ниши в кладке, которыми всегда обожают пользоваться домашние хозяйки.
Со стороны гостиной находятся движки печи и шибер камина.
На трубе, которая расположена в одной из комнат 2-го этажа, установлена еще одна общая задвижка.
Материалы для печи-камина
Кирпич (без дымовой трубы), Песок, Глина, Дверка топочная, Дверка поддувальная, Дверка прочистная, Решетка колосниковая,
Проволока 2 мм, Задвижки, Плита двухконфорочная, Шибер поворотный 380x130 мм, Уголок 63x63 мм, Ящик зольника, Базолит или
асбест.
