При выборе типа и конструкции печи многие застройщики из-за незнания специфики и тонкостей печного дела, неумения читать порядовки
кладки и как следствие -неспособности представить еще не построенную печь в ее окончательном виде сталкиваются с различными
трудностями, в том числе -непониманием пожеланий заказчика. Именно поэтому эта статья о постройке отопительной печи для обогрева
дома-пятистенка изложена в виде последовательного иллюстративного ряда основных работ.
Утверждение, что бытовые печи должны обеспечивать равномерный прогрев помещений и поддержание в них определенной температуры наверное
оспаривать никто не станет.
А по схемам расположения печи в помещениях у каждого владельца загородного дома есть свое особое мнение, которое складывается
из многих факторов.
На рис.1 и 2 на приведены 2 варианта отопления пятистенного дома. Но существует и еще один вариант расположения отопительной печи
типа «голландка» в простенке, который с успехом реализуется на практике.

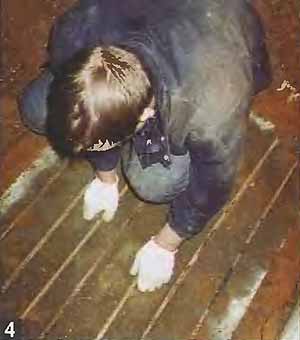

Перед нами стояла задача построить печь, которая должна обогреть 2 комнаты, разделенные перегородкой. Начали с того, что с учетом
выбранного хозяином типа печи по разработанным порядовкам кладки (рис. 3) на полу отметили внешние горизонтальные размеры основания
печи. Далее мы излагаем порядок кладки печи, иллюстрируя его фотографиями 1-23.

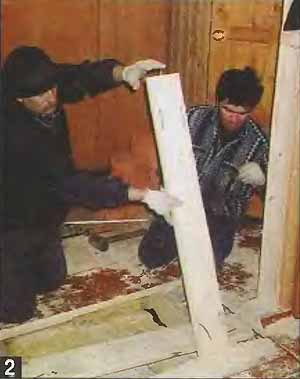

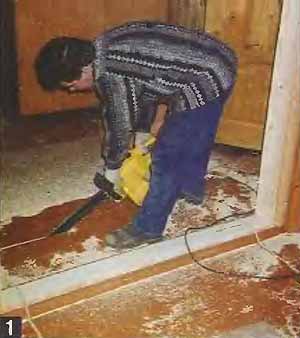

Для устройства фундамента печи пришлось вскрыть пол. Благодаря применению электроинструментов такая задача решается очень просто.
Правильно построенный дом обычно имеет двойные полы: чистые -верхние и черные -нижние, между которыми проложен утеплитель.
(Момент разборки пола).

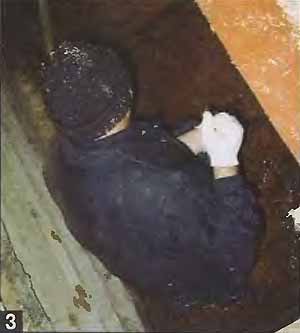

Почва под будущей печью оказалась глинистая, поэтому рыть котлован под фундамент пришлось на глубину в три штыка лопаты (около 75 см).
Фундамент заливали послойно с прокладыванием прутков арматуры через каждые 20 см.

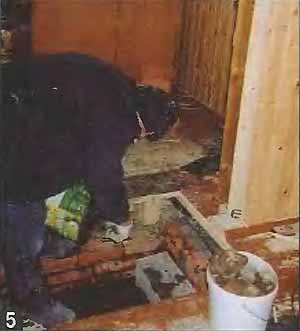

Наружную часть основания (по периметру) можно выложить из целых обожженных красных кирпичей, а середину -из половинок.
Фундамент
- Любая бытовая печь, сложенная из кирпича, состоит из основания (фундамента), массива и дымовой трубы. Фундамент под печь -
одна из самых ответственных составляющих. От надежности фундамента зависит прочность всего сооружения.
- В сухих песчаных грунтах глубина заложения фундамента может составлять 0,5 м, в глинистых -0,75 м, во влажных - до 1 м.
- Сначала в вырытый котлован засыпают песок со щебнем толщиной 10 см, трамбуют этот слой, укладывают бутовый камень на толщину
10 см и заливают жидким цементным раствором с армированием через 20 см. По верху плиты фундамента делают гидроизоляцию из рубероида,
- Следует помнить, что фундамент должен быть шире печи во все стороны на 5-10 см.

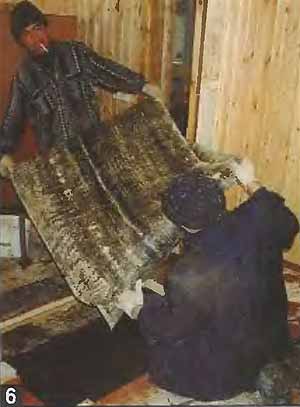

При кладке фундамента чуть ниже уровня черного пола настилают второй слой гидроизоляционного материала.

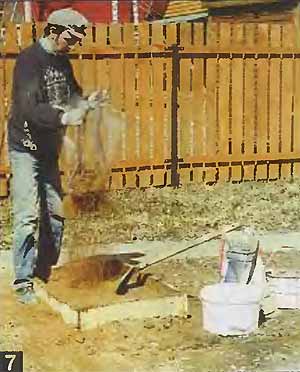

Если в песке присутствуют мелкие камни, то его просеивают через сито (сетку) с ячейками 2 мм.

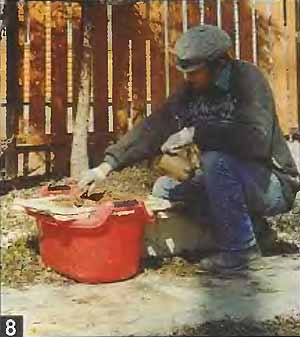

Глину предварительно замачивают и размешивают в отдельной емкости (бочке, деревянном ящике, большом пластмассовом тазу).

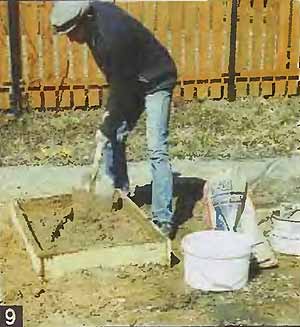

Для получения кладочного раствора просеянный песок и глину смешивают в определенной пропорции (в зависимости от жирности глины)
и добавляют воду до состояния «густой сметаны».
Зольная камера, располагаемая под топкой, служит для сбора золы и пестревших частиц топлива. На фото показан момент перекрытия
поддувальной дверки.

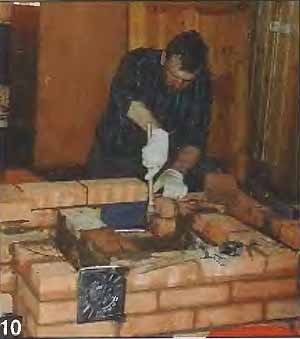

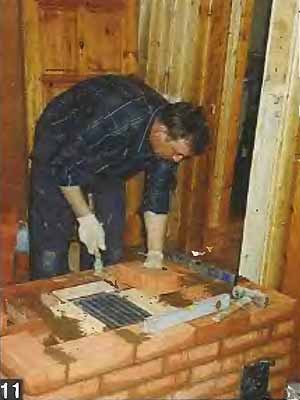

Под выкладывают огнеупорными шамотными кирпичами, в которых «болгаркой» или кирочкой делают выборки - четверти под колосниковую
решетку. Ее укладывают свободно, с температурным зазором.

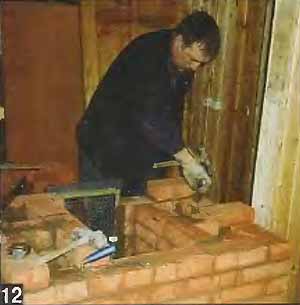

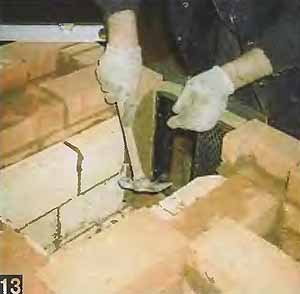

При кладке кирпич смачивают водой для лучшего сцепления с глиняным раствором. Толщина шва кладки должна быть 3-5 мм. Положение
каждого кирпича проверяют строительным уровнем, подстукивая при необходимости кирочкой. Излишки раствора снимают мастерком.
Кладку топливника футеруют огнеупорным (шамотным) кирпичом. Это позволит применять высококалорийное топливо, например, дубовые поленья.
Материалы
- Кирпич красный полнотелый керамический, получаемый из глины путем прессования, сушки и обжига.
- Глина с содержанием песка не более 25% (в жидкой глине содержится до 10% песка).
- Песок фракциями около 1 мм (речной песок использовать не рекомендуется).
- Известь - для кладки оголовков трубы и оштукатуривания.
- Цемент - для кладки фундамента и трубы выше кровли.
- Рубероид - для гидроизоляции.
- Асбестовый шнур или картон.

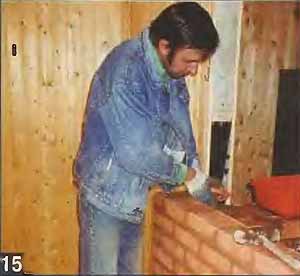

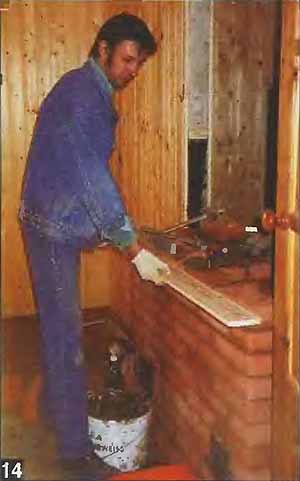

Каждый ряд кладки обязательно проверяют на горизонтальность и вертикальность при помощи уровня и правила. В качестве последнего
инструмента можно использовать ровно отстроганную рейку.
Внутренние поверхности печей и каналов тщательно швабрят - затирают швы и выравнивают глиняным раствором. От степени гладкости
внутренних стенок дымоходов зависит тяга и осаждение сажи.

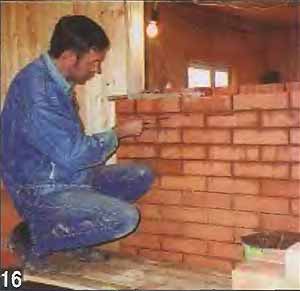

Швы кладки очищают от излишков раствора и расшивают, придавая им выпуклую или вогнутую форму. Если предстоит оштукатуривание
печи, то для лучшего сцепления слоя штукатурки расшивку не делают.

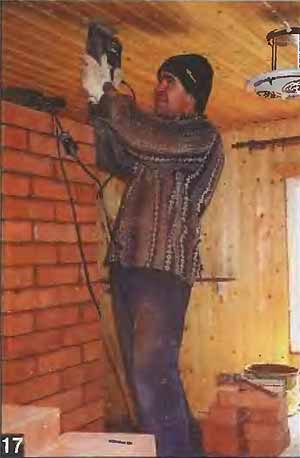

Кладка массива печи доведена почти до потолка, в котором делают проем под трубу. Выпилить отверстие в деревянном потолке снизу
(из помещения) удобнее всего электролобзиком.
Для предохранения от возгорания деревянные конструкции потолка следует изолировать негорючим материалом, а также выполнить

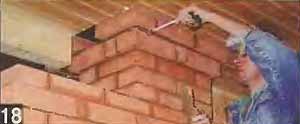

кладку трубы с разделкой, то есть с утолщением стенок. Расстояние от "дыма" (внутренней стенки дымохода) до конструкционного
элемента должно быть не менее 380 мм (1,5 кирпича).

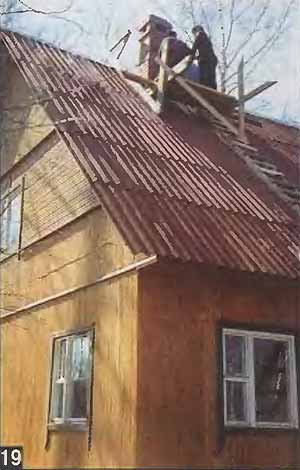

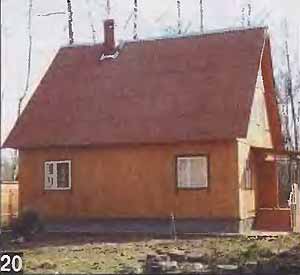

Для обеспечения хорошей тяги печь рекомендуется располагать в доме в таком месте, чтобы выходящая на крышу труба находилась
по возможности ближе к коньку. Оголовок трубы должен быть выше конька крыши на 40 см.
Для предотвращения протекания дождевой воды в месте перехода трубы через кровлю устанавливают фартук из оцинкованной кровельной
стали. Утолщение трубы над фартуком называется выдрой.
Труба проходит через мансарду и далее в чердачное помещение. Расположенная здесь печная задвижка позволяет после топки печи
отсечь холодный воздух и дольше сохранить печь теплой.
Устройство печи
Основными частями массива печи являются топливник, зольная камера и дымоходы. Воздух для горения поступает к топливу через
зольную камеру и далее через колосниковую решетку, которую устанавливают на поду топливника.

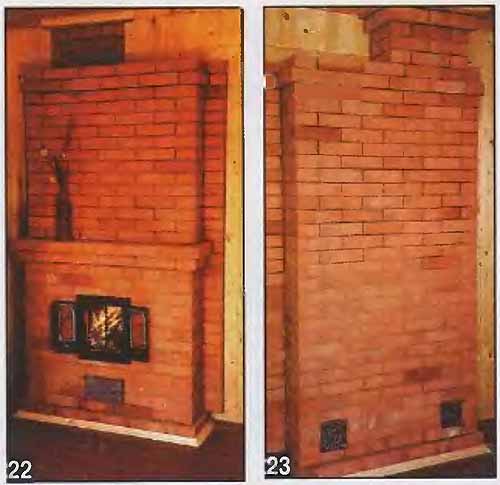

Карниз в средней части фасада придает печи сходство с камином. Вид «живого» огня и потрескивание горящих поленьев как бы
приглашает собраться вокруг этого очага.
Вид с тыльной стороны печи. Внизу прочистные дверки горизонтальных дымовых каналов.

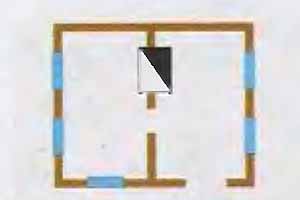

Рис. 1. Отопительно-варочная печь расположена в перегородке между помещениями дома.

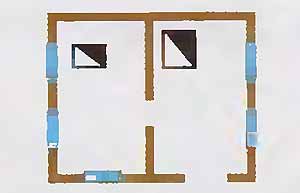

Рис. 2. Отопительная печь -в передней половине дома и отопительно-варочная -в задней половине дома.

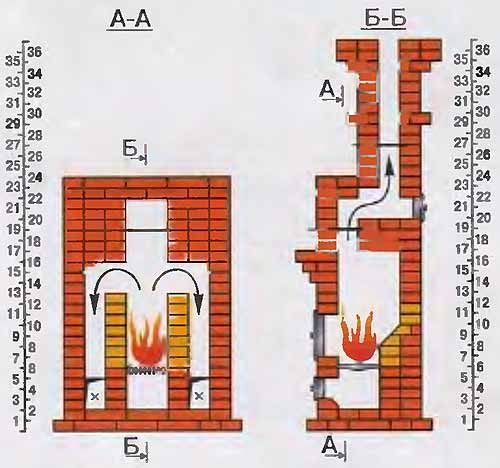

Рис. 3. Порядовка и разрезы печи с двухстворчатой топочной дверкой.
