Как-то в феврале 2002 г. один из моих знакомых Илья Леонидович обратился ко мне с просьбой помочь сложить печь в деревянном
доме в небольшой деревеньке.
Он поведал о том, что летом строители из ближнего зарубежья возвели дом из бруса. При закладке фундамента дома было сделано и
основание будущей печи. Мой знакомый также сказал, что у него нет доверия к местным печникам:
- «В старом доме стена от сложенной ими печи возгорелась. Хочется, чтобы было сделано по уму и на совесть».
При осмотре жилища я обратил внимание на несколько листов кровельного железа и каркас холодильника со следами пережитого
пожара, лежащих метрах в 20 от дома.

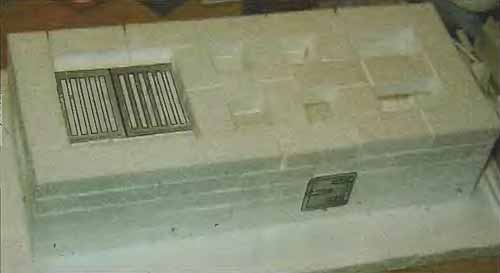

Предварительный макет печи в масштабе 1:5, сделанный из комплекта полистироловых кирпичиков. На фото видно, что установленные
на тычок кирпичи в поддувале образуют нишу для установки колосниковых решеток топки.
О фундаменте под печь, который я увидел, можно говорить долго. У меня до сих пор нет ответа на вопрос: «Почему его сделали именно таким?».
Илья Леонидович объяснил: «Сначала думали только об отопительной печи, а теперь хозяйке захотелось иметь и варочную плиту.
И по возможности не изменять размеров печи, которые составляют 2,5x6 кирпичей».
Ни в одной книге, посвященной печному делу, я не нашел чертежей порядовок и разрезов комбинированных печей с близкими
габаритами. Пришлось самому поломать голову над проектом. Учитывая, что многие домохозяйки очень любят, чтобы вокруг
было много всяких полочек, я предложил заказчику эскиз, который и лег в основу всей конструкции.

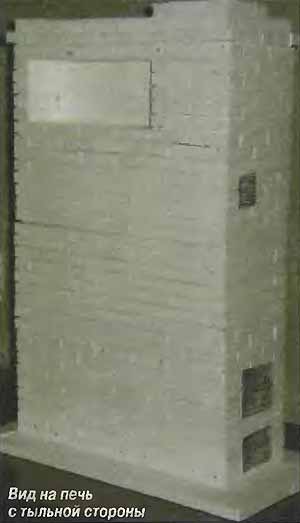

Вид на печь с тыльной стороны
Описание конструкции
Эта комбинированная печь предназначена для приготовления пищи и отопления жилых помещений площадью около 40 м2 при
высоте 2,7 м.
На 3 и 4 рядах установлены три прочистные и поддувальная дверки. Для перекрытия дымоходов использовались металлические уголки.
Топочная камера, расположенная на 7-12 рядах, рассчитана для поленьев длиною 40-45 см, укладываемых на два колосника.
На 12 ряду (примерно на уровне 0,9 м от пола) расположена двухконфорочная чугунная плита. Высота варочной камеры составляет
примерно 50 см (семь рядов кирпичей).
Шибер «короткого» хода, установленный на 26 ряду, служит для переключения режимов работы печи «зима-лето». На 30, 31 рядах
имеются еще две прочистные дверки, одну из которых со стороны кухонной зоны можно использовать для подключения трубы самовара.
Основная задвижка расположена на шейке трубы на 36 ряду.
Порядовки печи
Порядовки печи ( продолжение )
Материалы
- Кирпич полнотелый шамотный или красный печной 250x120x65 мм - 650 шт.
- Мертель - 440 кг
- Дверка топочная 200x250 мм - 1 шт.
- Дверка поддувальная 140x250 мм - 1 шт.
- Дверка прочистная 140x140 мм - 5 шт.
- Колосник 200x300 - 2 шт.
- Задвижка печная 140x250 мм - 1 шт.
- Задвижка печная 250x250 мм -1 шт.
- Шибер поворотный 130x260 мм - 1 шт.
- Плита варочная 410x710 мм - 1 шт.
- Проволока 02 мм - 10 м
- Асбестовый шнур диаметром 5 мм - 12 м
- Уголок стальной 63x63 мм - 2,2 м
- Уголок стальной 40x40 мм - 2,2 м
- Уголок стальной 25x25 мм - 4 м
