Мы уже писали о печах, которые сочетают в себе возможности печи и камина. Но оказалось, что география
применения таких каминопечей не ограничивается Финляндией и Карелией. Сегодня мы знакомим читателей с
сибирским вариантом каминопечи.

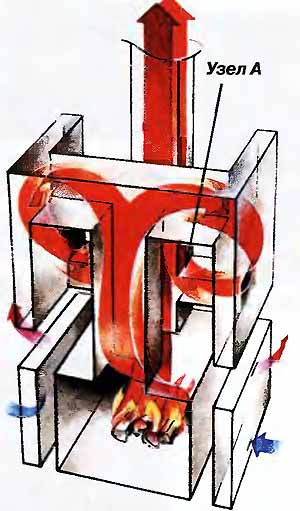

Рис. 1. Схема движения дымовых газов при топке в режиме камина (красная стрелка) и в режиме голландки
(оранжевые стрелки), а также движения воздуха (синие и малиновые стрелки)
Задача, поставленная передо мной заказчиком, оказалась необычной. Нужно было построить печь-голландку, которая могла
бы функционировать при необходимости и в режиме камина. Кроме того, печь предполагалось облицевать изразцами.
Последнее обстоятельство накладывало дополнительные требования к выбору размеров печи и, соответственно, схемы дымоходов.

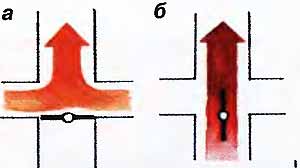

Рис. 2. Движение газов в узле А: а - движение дыма при топке в режиме голландки; б - движение дыма при
топке в режиме камина
Проектирование
После долгих расчётов и привязки изразцов к размерам голландки получилась следующая схема: при топке в
режиме камина дымовые газы идут по прямому дымоходу, минуя «печные» каналы, а при топке в печном режиме -
по каналам голландки. Движение газов регулируется поворотной задвижкой, расположенной в задней части печи
(узел А на рис 1,2). Дымоходы не опускаются ниже уровня перекрытия топки (см. рис. 1). Ниже, по бокам
топки, расположены воздушные ходы, отводящие от неё тепло (см. рис. 2).

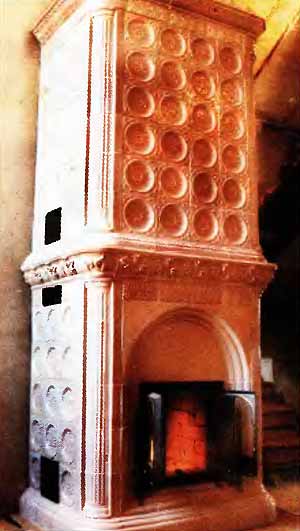

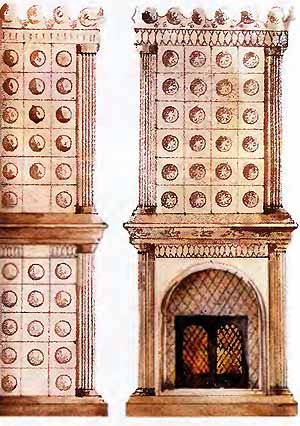

Рис. 3. Дизайн-проект печи
Проблемы, которые предстояло решить дизайнеру, также были не из лёгких: во внешнем облике каминопечи должны
были сочетаться отличительные особенности и того, и другого отопительных приборов. Так, оформление камина
предполагало наличие чётко выраженного портала и каминной полки. Кроме того, печь не должна была выглядеть
громоздкой при сохранении размеров, необходимых для «размещения» запроектированных воздухо- и дымоходов.

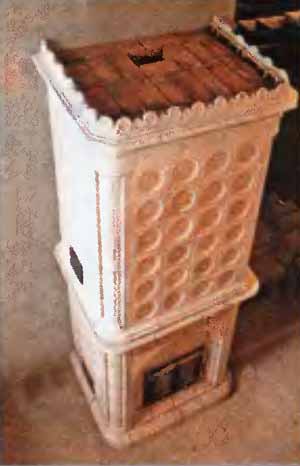

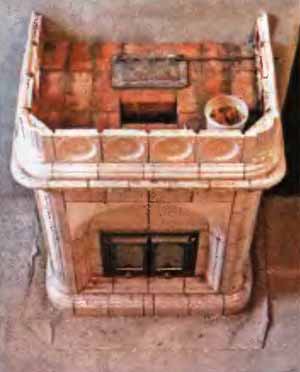

Этапы монтажа печи

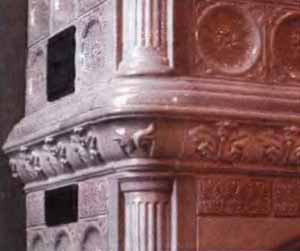

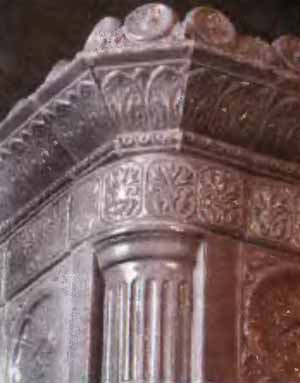

Декорировала печь Эльза Викторовна Гуркова - профессиональный художник-керамист, занимающаяся оформлением всех
моих печей и каминов. Поставленные задачи были решены благодаря использованию таких декоративных элементов,
как угловые колонны, углубленный портал, расширенный цоколь, опоясывающий выступ на уровне каминной полки
и других. В качестве основного мотива заполнения поля фасадов печи была выбрана розетка. Печь сверху
обрамлена карнизом с венцом (рис. 3).
К слову сказать, применение такого богатого арсенала декоративных средств стало возможным лишь благодаря
использованию в отделке изразцов.

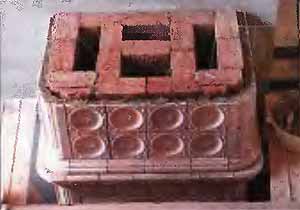

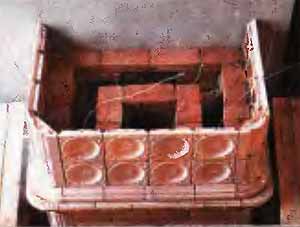

Кладка печи
Как и во всех моих работах при монтаже этой печи важную роль играли несколько основополагающих моментов.
Во-первых, - это обязательная перевязка кирпичной кладки, для чего я выкладываю предварительно два ряда
насухо, подбирая и подгоняя кирпичи, (в некоторых случаях ограничиваюсь одним) и лишь после этого укладываю
кирпичи на раствор.

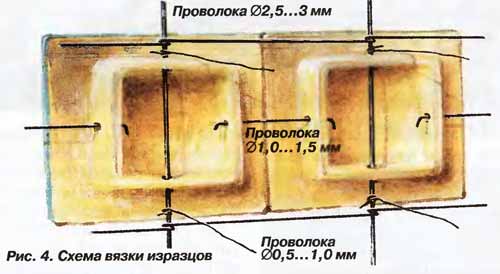

Во-вторых, - обязательная вязка изразцов «по дедовской технологии», когда все изразцы соединены между собой и
кирпичной кладкой при помощи штырей и печной проволоки (рис. 4). Кроме того, при вязке изразцов я всегда плотно
забиваю пространство между румпами раствором, перемешанным с битым кирпичом.
Только благодаря тщательному соблюдению технологии был получен планируемый результат - печь работает в
обоих режимах, не дымит и хорошо обогревает помещение.
