Показанный на фото камин пристроен к капитальной кирпичной стене дома. Декоративная арка, выступающая из кладки, для упрощения
конструкции сделана из четверок кирпича, приклеенных на цементном растворе к плоской стенке надпортальной части дымосборника.
Постройка этого камина особых трудностей не представляет. По бокам камина симметрично расположены банкетки-дровницы.
Огонь в топке разводят непосредственно на поде.
В целях экономии кирпича полость под подом камина на 1-2-м рядах заполнена кирпичной щебенкой.
Под выкладывают на 3-4-м рядах.

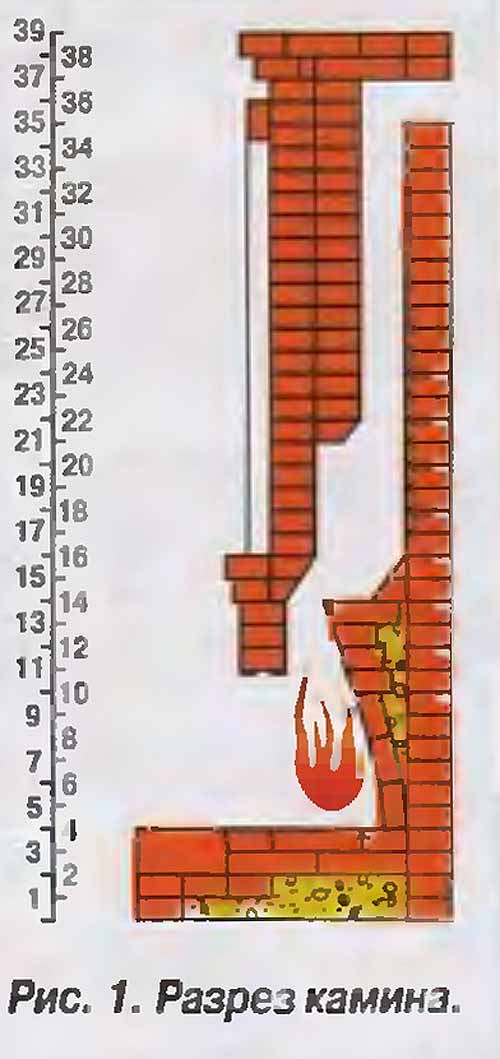

Рис. 1. Разрез камина.

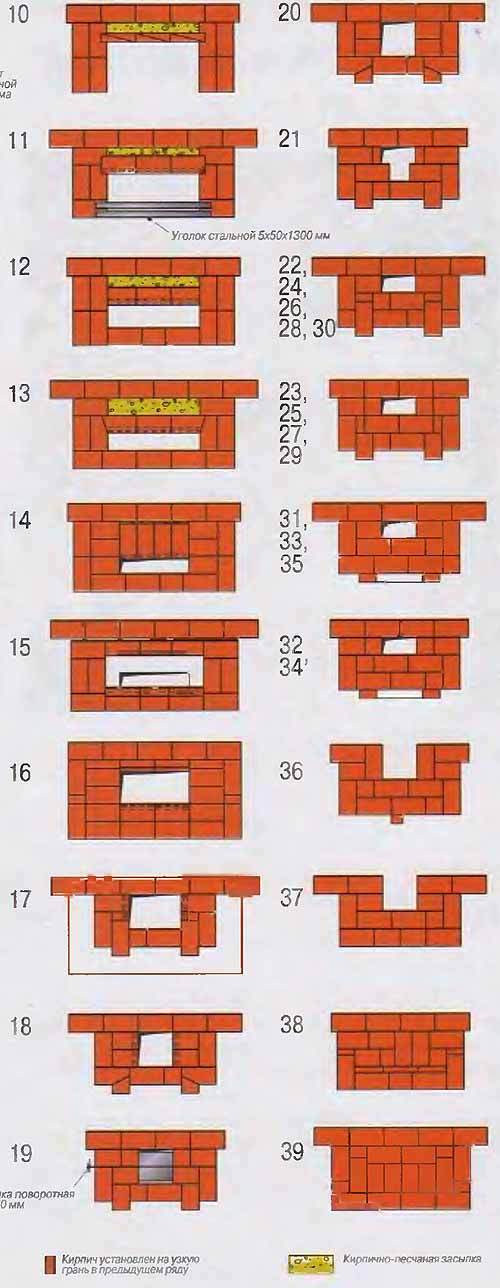

Переднюю стенку топки камина формируют с 5-го по 10-й ряды, устанавливая кирпичи узкой гранью с наклоном примерно в 5°. Образующуюся
полость между стеной дома и наклонной стенкой топки камина заполняют песком.
Ряды передней стенки топки с 11-го по 14-й выкладывают кирпичами на плашку, скошенными по передней грани, формируя дымовой зуб.
15-16-й ряды образуют каминную полку.
Ряды с 17-го по 34 представляют собой надпортальную часть дымосборника. Количество рядов здесь может быть сокращено либо увеличено
в зависимости от того, какой высоты камин вам нужен.
Труба камина может быть подключена к коренной трубе на 35-м-36-м ряду, а может проходить через перекрышу (37-39-й ряды) и быть насадной.
Материалы
Кирпич красный печной М200 - 638 шт.
Глина красная - 150 кг
Песок карьерный - 300 кг.
Заслонка поворотная 250x250 мм - 1 шт.
Полоса стальная 5x50x1000 мм - 4 шт.;
Уголок стальной 5x50x1300 мм - 2 шт.
